La ciencia de la gestión térmica de linternas: conducción, materiales y refrigeración avanzada

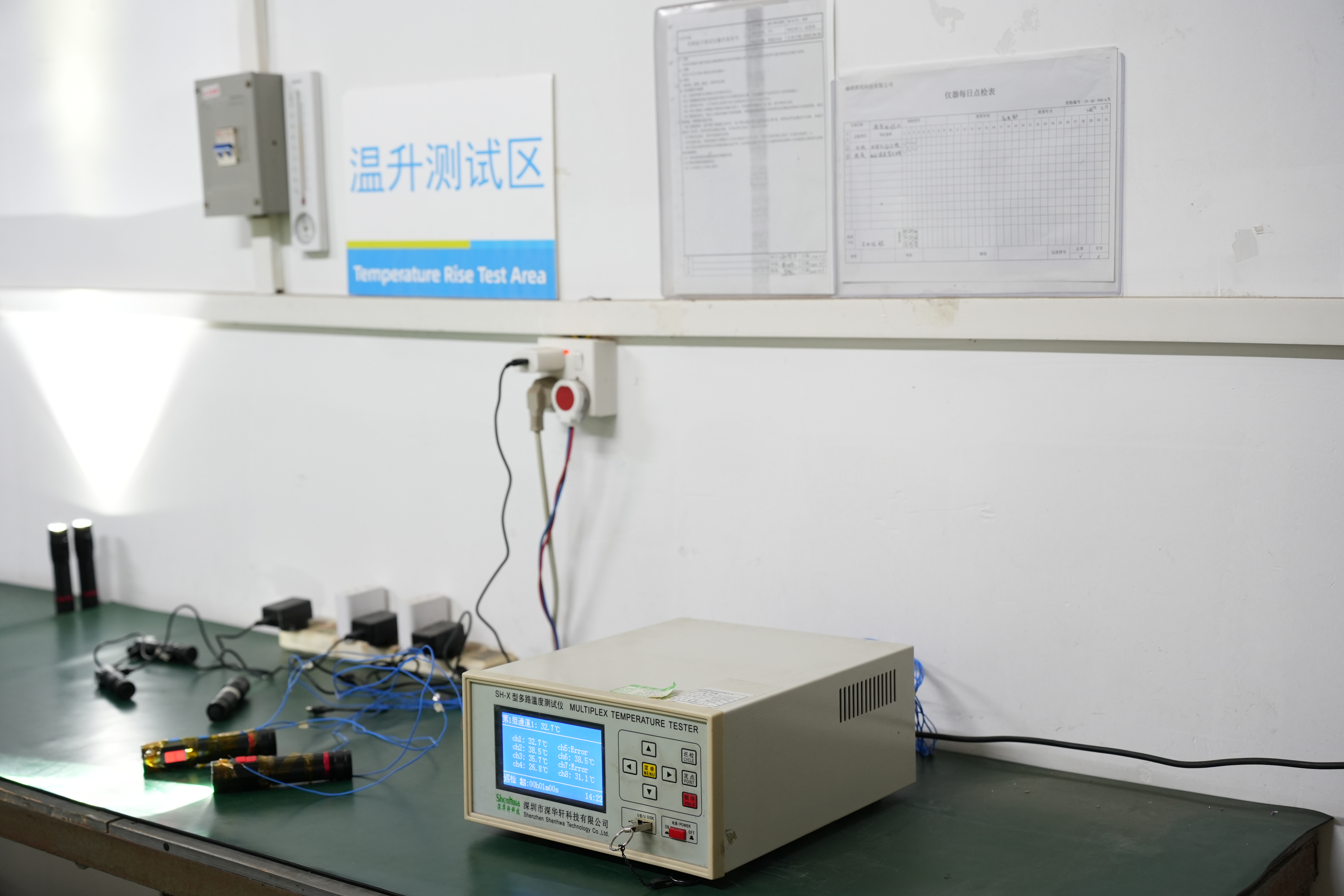

[ Análisis de fallo: El coste térmico de los lúmenes altos ]
Hola, soy su Ingeniero Térmico Senior de SHENGQI LIGHTING. En el mercado moderno de iluminación táctica, los responsables de compras suelen ser engañados por afirmaciones astronómicas de lumen. Un comprador podría adquirir un dispositivo de "5000 lúmenes", solo para descubrir que en 60 segundos tras activarse, la linterna se calienta peligrosamente al tacto y se atenúa agresivamente hasta apenas 800 lúmenes.
Esta rápida degradación no es una avería de la batería; es un fallo catastrófico enDiseño térmico de linterna de alto lúmen. La física subyacente es ineludible: aunque los diodos emisores de luz (LED) son altamente eficientes, aún convierten un porcentaje enorme de su entrada eléctrica en energía térmica bruta. Si este calor localizado no se evacua instantáneamente de la unión del semiconductor, el termistor interno activará un protocolo de Regulación Avanzada de Temperatura (ATR), que asfixia artificialmente la corriente eléctrica para evitar que el diodo se incinere solo.
Por lo tanto, el rendimiento óptico sostenido es estrictamente un subproducto de la superioridadGestión térmica de linterna y disipación de calor. Para resolver el problema de la limitación térmica, debemos diseñar una vía termodinámica impecable desde el núcleo microscópico del LED hasta la atmósfera ambiente.
I.La física de la evacuación: tres modos de disipación
El objetivo central de la ingeniería es la evacuación térmica rápida. Para lograrlo, el dispositivo debe aprovechar simultáneamente tres procesos termodinámicos distintos.
1. Conducción térmica
La conducción es la transferencia de calor a través de materiales sólidos mediante vibración atómica. En nuestra solicitud, esta es la primera etapa crítica. El calor debe viajar físicamente desde el microchip LED, atravesando las soldaduras, hasta el sustrato de la placa de circuito y, finalmente, difundirse en el metal pesado de la carcasa externa de la linterna. Si los materiales en este camino poseen baja conductividad térmica, la conducción se detiene, creando un cuello de botella térmico fatal.
2. Convección térmica
Una vez que la energía térmica satura la carcasa metálica exterior, debe transferirse al fluido circundante (aire o agua ambiente). Esto es convección. A medida que el aire atmosférico inmediatamente adyacente a la linterna se calienta, este se expande y asciende, atrayendo naturalmente aire más frío y denso sobre la superficie metálica para extraer calor de forma continua.
3. Radiación térmica
La radiación es la emisión de energía térmica en forma de ondas infrarrojas electromagnéticas directamente desde la superficie de la linterna hacia el entorno. Aunque es menos dominante que la convección en entornos estándar, los ingenieros pueden optimizar significativamente la radiación aplicando tratamientos superficiales específicos, como la anodización dura Mil-Spec, que aumenta la emisividad superficial del aluminio.
II.Ciencia de Materiales: Metalurgia de Sustratos
La velocidad de conducción térmica está estrictamente gobernada por la metalurgia seleccionada. Al analizarRefrigeración por linterna de aluminio vs cobre, los responsables de compras deben evaluar los equilibrios entre la dinámica térmica, la masa total y los costes de fabricación.
6061-T6 Aleación de aluminio aeroespacial
Con una conductividad térmica ($k$) de aproximadamente 167 W/m·K, el aluminio 6061-T6 es el estándar indiscutible de la industria para carcasas de linternas. Proporciona el equilibrio absoluto entre la rápida disipación del calor, la rigidez estructural y la ligera portabilidad. Para el 95% de las aplicaciones tácticas y EDC, el aluminio ofrece el enrutamiento térmico más eficiente sin cargar al operador con un peso excesivo.
Integración de cobre puro
El cobre presume de una conductividad térmica muy superior, de casi 385 W/m·K. Actúa como una esponja térmica agresiva, absorbiendo picos de calor transitorios extremos mucho más rápido que el aluminio. Sin embargo, el cobre es increíblemente denso, lo que hace que una linterna de cobre sólido sea incontrolable para el transporte táctico. Además, el cobre bruto se oxida rápidamente. Por ello, los ingenieros expertos reservan el cobre puro estrictamente para componentes internos —como la pastilla de montaje LED o el sustrato de DTP— donde la máxima extracción térmica es crítica.
Plásticos termoconductores
Los polímeros avanzados infusionados con rellenos metálicos ofrecen una alta formabilidad por inyección. Sin embargo, su conductividad térmica sigue siendo inherentemente baja (normalmente entre 1 y 10 W/m·K). Estos materiales deben limitarse estrictamente a la iluminación auxiliar de baja potencia donde no se genera mucho calor, ya que no pueden soportar diodos tácticos de alta luz.
III.Bajo el capó: El camino térmico interno
Transportar calor desde el semiconductor hasta la carcasa externa requiere unir varias capas físicas distintas. Si alguna de estas capas actúa como aislante, todo el sistema de refrigeración falla. Como una empresa dedicadaFabricante de linternas MCPCB, desplegamos dos tecnologías críticas para asegurar una trayectoria térmica impecable.
TIMs (Materiales de Interfaz Térmica)
Cuando dos superficies metálicas planas se encuentran (como la base de la PCB y la repisa interna de aluminio de la linterna), las imperfecciones microscópicas crean pequeños huecos. Estos vacíos atrapan el aire atmosférico. Como el aire es un aislante térmico catastrófico ($k \aprox. 0,026$ W/m·K), estos huecos microscópicos bloquean la transferencia de calor. Utilizamos pasta térmica con precisión dosificada o almohadillas térmicas altamente compresibles (TIMs) para rellenar estos vacíos, estableciendo un puente físico continuo y altamente conductor entre los componentes.
MCPCB (placa de circuito impreso de núcleo metálico)
Las placas de circuito estándar de fibra de vidrio (FR-4) incineran instantáneamente bajo la carga térmica de un LED de alta potencia. Por lo tanto, los LEDs deben ser soldados por reflujo sobre un MCPCB. Estas placas especializadas utilizan una capa base sólida de aluminio o cobre. Para modelos de salida extrema, empleamos la tecnología de Camino Térmico Directo (DTP), que elimina la capa aislante dieléctrica situada directamente bajo el LED, permitiendo que el semiconductor contacte físicamente con el núcleo de cobre desnudo para una evacuación térmica sin resistencia.
IV.Ingeniería externa: Unibody y aletas de refrigeración
Una vez que los componentes internos han dirigido eficazmente la energía térmica hacia el exterior, el diseño geométrico del chasis dicta la tasa final de disipación convectiva. Cada luz táctica de alta gama actúa como unaDisipador de calor de linterna LED personalizado.
- Carcasa metálica unibody:Mecanizando CNC la cabeza óptica y el cuerpo primario a partir de un único lingote continuo de aluminio, eliminamos las juntas estructurales. Las uniones roscadas introducen resistencia térmica. Una construcción monocasco permite que la energía térmica fluya suavemente a lo largo de todo el eje longitudinal del dispositivo, utilizando la masa del tubo de la batería para ayudar en la refrigeración.
- Aletas de refrigeración de precisión:Irradiando hacia fuera desde la cabeza óptica, los ingenieros cortan ranuras profundas y paralelas. Estas aletas de refrigeración aumentan exponencialmente el área geométrica expuesta del metal. Una mayor superficie maximiza la capa límite donde ocurre la convección térmica, acelerando drásticamente la velocidad a la que el calor se extrae al aire ambiente.
- El imperativo de la refrigeración pasiva:Quizá te preguntes: ¿por qué no instalar simplemente un microventilador? Aunque la refrigeración activa (ventiladores) se utiliza ocasionalmente en enormes focos de 50.000 lúmenes, el equipo profesional debe apoyarse estrictamente enRefrigeración pasiva. Los ventiladores introducen piezas móviles que fallan, requieren puertos de ventilación que destruyen las clasificaciones de impermeabilidad IP68 y aspiran polvo abrasivo hacia el circuito. El enfriamiento pasivo es de estado sólido, silencioso y estructuralmente invencible.
V.Matriz de parámetros técnicos: Evaluación del sustrato
Los datos empíricos a continuación ilustran los distintos compromisos de ingeniería entre los sustratos primarios utilizados en la gestión termodinámica.
