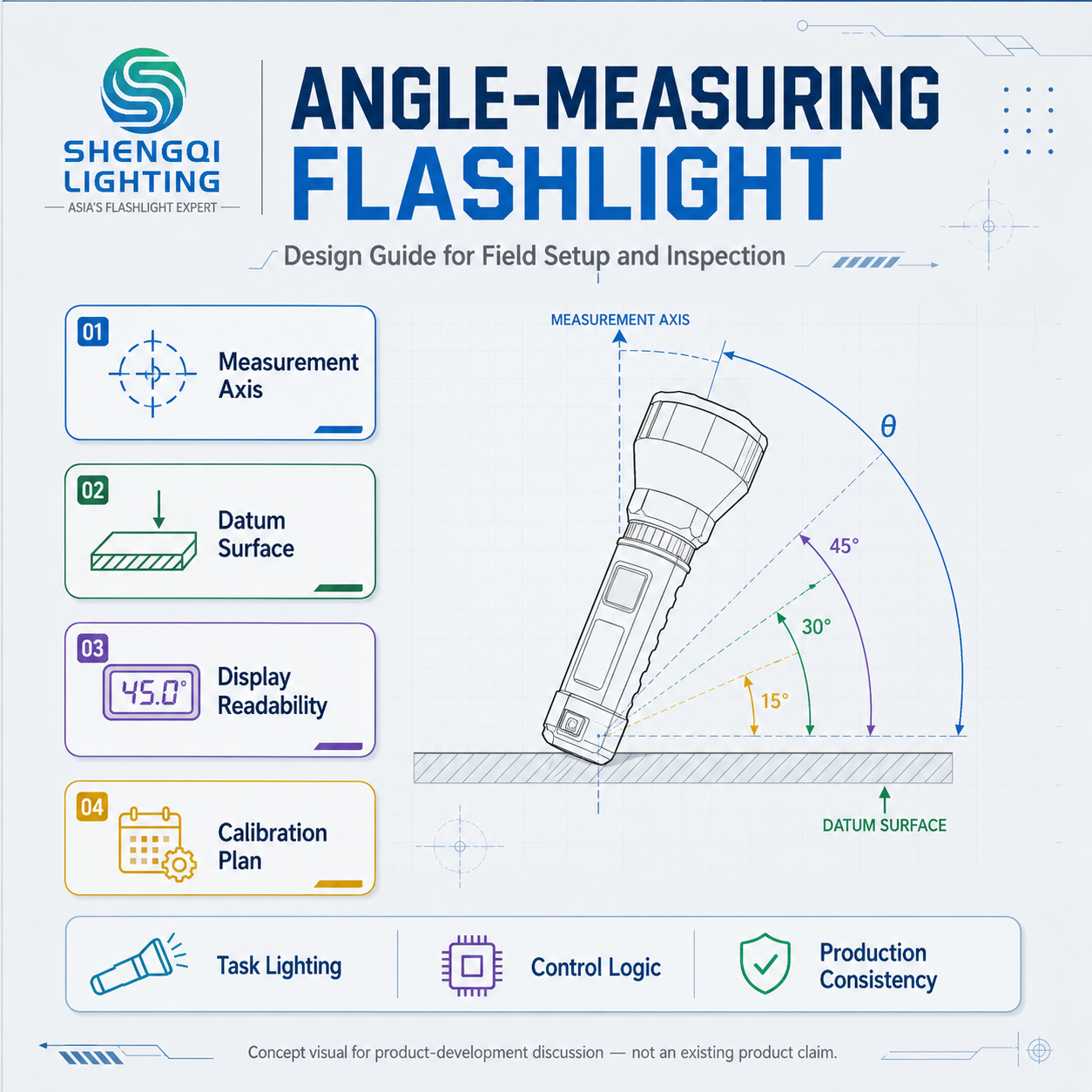

¿Qué es una linterna para medir ángulos?
Una linterna de medición de ángulo es un concepto de herramienta portátil que combina la iluminación de tareas con un sistema para medir o mostrar la orientación, inclinación o ángulo de la herramienta o de una superficie referenciada. A diferencia de una simple referencia de nivel, el objetivo es proporcionar al usuario una lectura de ángulo medible que pueda soportar la configuración, ajuste o inspección.
Una posible arquitectura utiliza un sensor de orientación electrónico con electrónica de procesamiento y una pantalla, pero el método de detección es específico de cada proyecto. El producto puede apoyar la instalación de equipos, instalación de climatización, posicionamiento de conductos o tuberías, ajuste del marco del equipo, soporte para posicionamiento de paneles solares, instalación de señales u otras tareas de campo donde se necesite información de iluminación y ángulo al mismo tiempo.
ExistentesPlataformas portátiles de iluminación para herramientaspueden proporcionar referencias para la arquitectura de iluminación de tareas, pero no deben describirse como productos existentes de medición de ángulos.
Empieza por el ángulo que el usuario realmente necesita medir
No empieces con "añadir un sensor digital". Empieza por el trabajo físico.
¿Qué se está ajustando? ¿Qué rango de ángulo es relevante? ¿Necesita el usuario una orientación absoluta o una comparación relativa entre dos superficies? ¿La herramienta se coloca directamente contra la pieza, se sostiene en la mano o se monta magnéticamente? ¿Con qué frecuencia se toma la medición? ¿Solo es necesario ver la lectura o el flujo de trabajo debe conservar un valor después de mover la herramienta?
La precisión, resolución, entorno operativo y frecuencia de medición requeridos deberían provenir de ese caso de uso.La arquitectura de medición sigue a esta tarea.
La medición de ángulo no es lo mismo que una simple referencia de nivel
Una función de nivelación responde principalmente a una pregunta básica de alineación: ¿la referencia es a nivel superficial o vertical? Una función de medición de ángulo responde a otra pregunta:¿Cuál es la orientación o inclinación medida?
Esa distinción es importante para la planificación de producto y el SEO. Un producto destinado solo a una alineación horizontal o vertical rápida no necesita convertirse en un instrumento numérico de ángulo. Por el contrario, una herramienta digital de ángulo necesita un eje de medición definido, un plan de calibración y pruebas que respalden la lectura mostrada al usuario.
El eje de medición debe definirse antes de diseñar la carcasa
¿Qué representa realmente el ángulo mostrado? Podía estar vinculado a la superficie inferior, la superficie lateral, la línea central de la linterna, la base magnética, la cara de montaje u otro datum diseñado.
Si esa relación no está clara, incluso una lectura electrónica estable puede resultar confusa. Un usuario puede colocar el producto contra una superficie mientras el eje de medición interno representa otra cosa.
El ángulo numérico solo tiene significado cuando está vinculado a una referencia física definida en el producto.
Un sensor digital sigue dependiendo de la geometría mecánica
Un sensor electrónico puede producir una señal repetible mientras la medición física sigue siendo inconsistente. Una cara de carcasa deformada, un clip sobresaliente, una base magnética desigual, un soporte o variación del conjunto suelta pueden cambiar la forma en que el producto contacta la pieza.
Por tanto, el rendimiento del sensor, el datum mecánico y la consistencia del conjunto deben revisarse como un solo sistema de medición. Digital no significa automáticamente más preciso.
Las marcas que exploran las direcciones de los recintos pueden revisarPlataformas portátiles para productos de iluminaciónpara arquitecturas generales de cuerpo y control sin tratar productos existentes como herramientas de medición de ángulos.
La lectura del ángulo debe ser fácil de leer sin mover la herramienta
La posición de la pantalla forma parte del flujo de trabajo de medición. El tamaño del dígito, el contraste, la retroiluminación, el ángulo de visión, la legibilidad diurna y el brillo nocturno afectan a si el usuario puede leer el resultado mientras el datum permanece en contacto con la pieza.
La rotación automática de la pantalla podría ser útil para algunas orientaciones, pero es una opción de diseño más que un requisito por defecto.
Si el usuario tiene que alejar la herramienta de la superficie de referencia para leer el ángulo, la interfaz está jugando en contra de la tarea de medición.
El haz debe iluminar el área de ajuste sin ocultar la medición
Durante la instalación, la luz puede necesitar revelar sujetadores, puntos de anclaje, superficies de contacto, bordes de referencia o la zona que se va a ajustar. La salida pico es menos útil que una viga que soporta la distancia real de trabajo.
Los compradores deben evaluar los modos bajos y medios, la dispersión del haz, el comportamiento en puntos calientes, el derrame, la visualización de reflejos y sombras creadas por la mano del usuario o la propia herramienta.
El subsistema de iluminación y la interfaz de medición deben probarse juntos. Un haz brillante que crea reflejos en la pantalla o en la pieza reflectante puede dificultar el uso de una herramienta angular que de otro modo sería útil.
La elección del sensor debe seguir la medición requerida, no el lenguaje de marketing
Una función electrónica de ángulo puede implicar detección de orientación, procesamiento de señales, una referencia cero y una salida de pantalla. La arquitectura de detección real debe seleccionarse según el rango de medición requerido, objetivo de resolución, objetivo de precisión, comportamiento de respuesta, ambiente de temperatura, exposición a choques y presupuesto de potencia.
Ningún tipo de sensor debe considerarse automáticamente superior sin el requisito del producto.
El ángulo absoluto y el relativo son flujos de trabajo diferentes
Un flujo de trabajo de orientación absoluta hace referencia a la gravedad u otra referencia de sistema definida. Un flujo de trabajo de ángulo relativo puede permitir al usuario establecer una superficie como cero y luego comparar otra superficie con ella.
Si el resumen del producto requiere medición relativa, puede ser necesario un flujo de trabajo cero o de referencia. Esa función debería definirse a partir de la tarea física en lugar de añadirse simplemente porque otras herramientas digitales de medición la incluyen.
Una función de medición de ángulo necesita un plan de calibración y verificación
Antes de que un comprador apruebe una reclamación por ángulo digital, el proyecto necesita respuestas a preguntas básicas de ingeniería: ¿Qué precisión y resolución se requieren? ¿Cómo se establece el cero? ¿Qué superficie física es el dato? ¿El producto necesita calibración de fábrica, cero por parte del usuario o ambas cosas? ¿Cómo se controlará el comportamiento de deriva, temperatura y post-impacto?
Una pantalla digital no es prueba de precisión en las mediciones.
La calibración y la verificación del producto deben estar vinculadas a la carcasa final, el datum, la electrónica y el ensamblaje. GeneralCapacidades de verificación de productospuede soportar un proceso de desarrollo, pero este artículo no afirma que un sistema SHENGQI existente ya realice calibración angular.
Los controles de iluminación y los controles de medición no deberían competir
Un producto multifunción puede necesitar acciones para la alimentación de la linterna, brillo, electrónica de medición, cero o funciones de referencia, mantenimiento, selección de unidades o comportamiento de visualización. Esas son funciones potenciales de la interfaz, no requisitos que todo producto debería incluir.
Los compradores deben definir qué acciones merecen botones dedicados, si la iluminación y la medición comparten los controles, cómo se evita el ajuste accidental y si la herramienta puede operarse con una sola mano en la oscuridad.
Una función de mantener o congelar debería seguir el flujo de trabajo físico
Si el usuario debe retirar la herramienta de una posición estrecha o difícil antes de leer el resultado, puede ser útil una función de retención o congelación. Si la pantalla permanece visible durante la medición, esa característica puede añadir una complejidad innecesaria. La interfaz debe seguir el flujo físico.
La posición magnética puede estabilizar la herramienta, pero el imán no es la referencia de medición
Una estructura magnética puede soportar fijación temporal, lectura manos libres y posición estable sobre una superficie ferromagnética adecuada. No determina la lectura del ángulo.
La medición sigue dependiendo del sensor, la superficie de referencia, el eje de medición y la geometría del contacto. Los compradores deben probar la fuerza de sujeción, el deslizamiento, el material superficial, la orientación, la vibración y si la estructura magnética cambia el ángulo de contacto.
Los clips, cordones, soportes y otros accesorios también deben revisarse con antelación si pueden obstruir una cara de referencia o alterar el contacto de la herramienta con la pieza.
El diseño de baterías y térmicos es importante tanto para la iluminación como para la electrónica de medición
Una linterna de medición de ángulo puede necesitar alimentar el LED, el driver, el sensor, el procesador, la pantalla y la retroiluminación. Por lo tanto, la capacidad de la batería por sí sola no establece un tiempo de funcionamiento utilizable.
Los equipos de producto deben definir modos de luz representativos, frecuencia de medición, comportamiento de visualización, tiempo de espera, duración de la sesión y flujo de trabajo de carga antes de seleccionar la arquitectura de la batería.
Una mayor salida de luz también puede cambiar el entorno térmico interno. Si esto afecta a la estabilidad en la medición depende del diseño final de la electrónica y la mecánica y debe evaluarse en el prototipo en lugar de asumirse.
Verificación ambiental y posterior al impacto
Los productos de construcción, taller y mantenimiento exterior pueden requerir objetivos específicos de proyecto para polvo, lluvia, temperatura e impactos. Se deben definir objetivos finales de protección contra la entrada, impacto y temperatura de operación para el producto terminado.
Una linterna puede sobrevivir a una caída y aún así encenderse mientras su referencia de medición ha cambiado.Si la prueba de impacto forma parte del proyecto, la relación de referencia cero y la repetibilidad del ángulo deben revisarse después.
Matriz de especificación de productos de linternas de medición de ángulo
| Área de diseño | Pregunta del comprador | Decisión de ingeniería | Verificación de prototipos | Riesgo principal |
|---|---|---|---|---|
| Tipo de medición | ¿Absoluta, relativa o ambas? | Flujo de trabajo de medición | Comparación basada en tareas | Concepto de medición incorrecto |
| Rango de ángulo | ¿Qué alcance necesita la tarea? | Requisito de sensor definido por el proyecto | Comprobaciones de ángulo representativo | Rango sobreespecificado o inutilizable |
| Eje de medición | ¿Qué representa la lectura? | Definición eje-a-alojamiento | Verificación por eje | Lectura ambigua |
| Superficie de referencia | ¿Qué contacta con la pieza de trabajo? | Geometría de referencia mecánica | Comprobación de contacto entre superficie y superficie | El error mecánico domina el sensor |
| Objetivo de precisión / resolución | ¿Qué requiere la solicitud? | Objetivo específico del proyecto | Método de comparación definido | La visualización implica precisión no soportada |
| Pantalla | ¿Se puede ver la lectura en posición? | Ubicación, contraste y brillo | Legibilidad diurna / oscuridad | El usuario mueve la herramienta para leer |
| Iluminación de tareas | ¿Se ajusta la viga de apoyo? | Estrategia de modo y haz | Reseña de rayos / reflejos | Deslumbramiento de la pieza o de la exposición |
| Controles | ¿Se pueden usar funciones sin errores? | Arquitectura de botones e interfaz de usuario | Prueba de una mano / cero accidental | Reinicio de la medición de forma involuntaria |
| Estructura magnética / de montaje | ¿Cómo está posicionada la herramienta? | Integración de montaje y datum | Sostener / comprobar la geometría | El soporte cambia el ángulo de referencia |
| Batería | ¿Cuánto dura el flujo de trabajo combinado? | Arquitectura de alimentación del sistema | Prueba de uso representativo | Capacidad confundida con duración |
| Requisitos térmicos / medioambientales | ¿Qué condiciones de campo se aplican? | Límites específicos de cada proyecto | Evaluación térmica / ambiental | Comportamiento de medición no verificado |
| Calibración / Verificación de producción | ¿Cómo se mantendrán las lecturas consistentes? | Calibración y plan de control de calidad | Comparación de representativos de producción | Resultado del prototipo no reproducido |
Doce pruebas que los compradores deberían realizar con un prototipo de linterna de medición de ángulo
Confirma el contacto repetible entre el datum definido y las piezas representativas.
Verifica la condición cero o de referencia definida por el proyecto.
Repite la colocación y medición usando la misma condición de referencia.
Compara las lecturas entre posiciones representativas definidas por el proyecto.
Evalúa el flujo de trabajo de cero y comparación en superficies representativas.
Comprueba el ángulo de visión, el contraste y la posición de las manos al aire libre.
Evalúa la retroiluminación y el reflejo sin mover el producto.
Revisa la interacción entre el haz de luz, la pantalla y las superficies de trabajo reflectantes.
Utiliza la herramienta repetidamente y comprueba si hay reinicios no intencionados.
Evalúa el contacto de retención, deslizamiento y referencia en superficies representativas.
Revisa cero, relación de datos y repetibilidad tras las pruebas de durabilidad aplicables.
Compara el comportamiento de medición completa entre builds representativas.
Los criterios de aceptación son específicos de cada proyecto.
Diez preguntas antes de desarrollar una linterna de medición de ángulos
- ¿Qué tarea exacta de instalación o inspección requiere medición de ángulo?
- ¿El usuario necesita ángulo absoluto, relativo o ambos?
- ¿Qué superficie física define el eje de medición?
- ¿Qué rango de ángulo, precisión y resolución se requieren realmente?
- ¿Cómo debe la pantalla seguir siendo legible sin mover la herramienta?
- ¿Cómo evitará la iluminación crear reflejos en la pantalla o en la pieza de trabajo?
- ¿El producto necesita montaje magnético, fijación, cero u otras funciones de flujo de trabajo?
- ¿Qué arquitectura de batería soporta la iluminación y la medición conjuntas?
- ¿Cómo se verificará la calibración y la precisión tras el impacto?
- ¿Cómo se comparará el prototipo aprobado con la producción en masa?
La consistencia en la fabricación forma parte de la precisión de la medición
El rendimiento angular puede verse afectado por la colocación del sensor, el montaje de la PCB, la geometría de la carcasa, las estructuras magnéticas, los soportes, los adhesivos, los tornillos, el mecanizado de referencia y la pila de tolerancias. Revisar solo la especificación del sensor no es suficiente.
Un proyecto debe conectarSensor + Datum mecánico + Montaje + Calibración + Verificación finalcomo un sistema controlado.
Esa relación debería continuar hasta el finalFabricación de muestra a producción, con la geometría y la revisión electrónica aprobadas llevadas a una verificación representativa de producción.
Cómo debe abordar un proyecto OEM/ODM una linterna de medición de ángulos
Los requisitos de medición deben definirse antes de que el diseño industrial sea congelado. El proyecto puede incluir Diseño Industrial, Ingeniería Óptica, Diseño Electrónico, Distribución de PCB, integración de sensores, desarrollo de pantallas e interfaces de usuario, Diseño de Datum Mecánico, arquitectura de baterías, diseño térmico, verificación de prototipos, fabricación, Control de Calidad y Diseño de Envases.
Para un proyecto personalizado de linterna de medición de ángulo, el subsistema de medición tendría que integrarse y validarse junto con la arquitectura de iluminación portátil. Empezar con una carcasa atractiva e intentar insertar el sensor después puede crear problemas con la definición de datos, la visibilidad de la pantalla, los controles y la calibración.
SHENGQI LIGHTING puede apoyar la iluminación portátil y el desarrollo de productos en general a través de suDesarrollo de linternas personalizadascapacidades. Aquí no se reclama ningún modelo de medición de ángulo SHENGQI, plataforma de sensores, rango de medición, precisión o resultado de calibración.
Preguntas frecuentes sobre linternas de medición de ángulo
1. ¿Qué es una linterna de medición de ángulos?
Una linterna de medición de ángulos es un concepto de herramienta portátil que combina la iluminación de la tarea con un sistema para mostrar o medir la orientación, inclinación o ángulo de la herramienta o de una superficie referenciada. Su rendimiento útil depende de algo más que añadir un sensor. El eje de medición, la superficie de datos, la pantalla, la iluminación, los controles, la calibración y el ensamblaje mecánico deben soportar el mismo flujo de trabajo de campo.
2. ¿En qué se diferencia una linterna de medición de ángulo de una linterna de nivelación?
Una linterna de nivelación soporta principalmente preguntas básicas sobre alineación, como si una superficie es nivelada o vertical. Una linterna medidora de ángulos está diseñada para proporcionar un valor medible o numérico de orientación o inclinación. Esto crea requisitos adicionales para el eje de medición, el rendimiento del sensor, la visualización, la calibración y la verificación de producción. Los dos conceptos pueden solaparse en trabajos de instalación, pero no deberían tener la misma intención de búsqueda.
3. ¿Qué tipos de ángulos puede diseñarse para comprobar una herramienta de medición integrada?
El proyecto puede diseñarse en torno a la orientación absoluta, el ángulo relativo entre dos superficies o ambos, dependiendo de la tarea. La instalación de equipos, HVAC, posicionamiento de conductos, instalación de tuberías, soportes y ajuste de equipos de campo pueden requerir diferentes flujos de trabajo. El rango de medición y la referencia requeridos deben definirse a partir de la aplicación real, en lugar de asumirse a partir de una especificación genérica de herramienta digital de ángulo.
4. ¿Garantiza una pantalla digital en ángulo la precisión de la medición?
No. Una pantalla digital solo muestra el resultado de la medición procesada. La precisión depende del datum definido, el rendimiento del sensor, la calibración, la geometría mecánica, la consistencia del ensamblaje, el comportamiento ambiental y la evidencia de pruebas que lo respalden. Una pantalla de alta resolución puede mostrar más dígitos sin demostrar que la medición subyacente es igual de precisa. Los compradores deben definir la precisión requerida por separado y verificarla en la configuración final del producto.
5. ¿Puede el montaje magnético mejorar la precisión de las mediciones de ángulo?
Un imán puede estabilizar la herramienta sobre una superficie ferromagnética adecuada y facilitar la lectura en manos libres, pero no determina la precisión de la medición. La lectura sigue dependiendo del sensor, la superficie de referencia, el eje de medición y la geometría del contacto. Los compradores deben verificar la fuerza de sujeción, el deslizamiento, el material de la superficie y si el imán o la estructura de montaje modifican la forma en que el producto contacta la superficie medida.
6. ¿Qué deberían probar los compradores B2B en un prototipo de linterna de medición de ángulos?
Los compradores deben probar la superficie de referencia, referencia cero, repetibilidad, ángulos representativos, legibilidad de la pantalla, reflejo del haz, controles, flujo de trabajo de ángulo relativo cuando sea necesario y posicionamiento magnético cuando corresponda. La verificación posterior al impacto también es importante cuando las pruebas de durabilidad forman parte del proyecto. Las muestras representativas de producción deben compararse con el prototipo aprobado utilizando criterios de aceptación específicos de cada proyecto.
7. ¿Se puede personalizar una linterna de medición de ángulo para proyectos OEM/ODM?
Sí. Un proyecto personalizado puede definir el flujo de trabajo de medición de ángulos, el datum, la arquitectura de sensores, la pantalla, la iluminación, los controles, la batería, las características magnéticas o de montaje y los requisitos ambientales como un solo sistema. Los requisitos de medición deben establecerse antes de congelar la carcasa. La verificación de prototipos, la planificación de calibración y el control de producción deben conectar la electrónica y la referencia mecánica durante todo el desarrollo.
Construye el sistema de medición en torno al flujo de trabajo de campo
Una linterna útil para medir ángulos debe conectar la tarea de medición, el dato físico, el sistema de detección, la pantalla, el haz de tarea, los controles y el plan de calibración antes de que se congelen las decisiones de producción. La salida numérica solo aporta valor cuando el usuario entiende lo que representa la lectura y la geometría aprobada puede reproducirse de forma consistente en producción.
Define el requisito de medición antes de congelar la arquitectura del producto
Marcas de herramientas, empresas de hardware, empresas de equipos de instalación y compradores de marca propia pueden debatir sobre iluminación de tareas, diseño de datos mecánicos, requisitos de pantalla e interfaz, integración de sensores, arquitectura de baterías, verificación de prototipos y consistencia en la fabricación.
