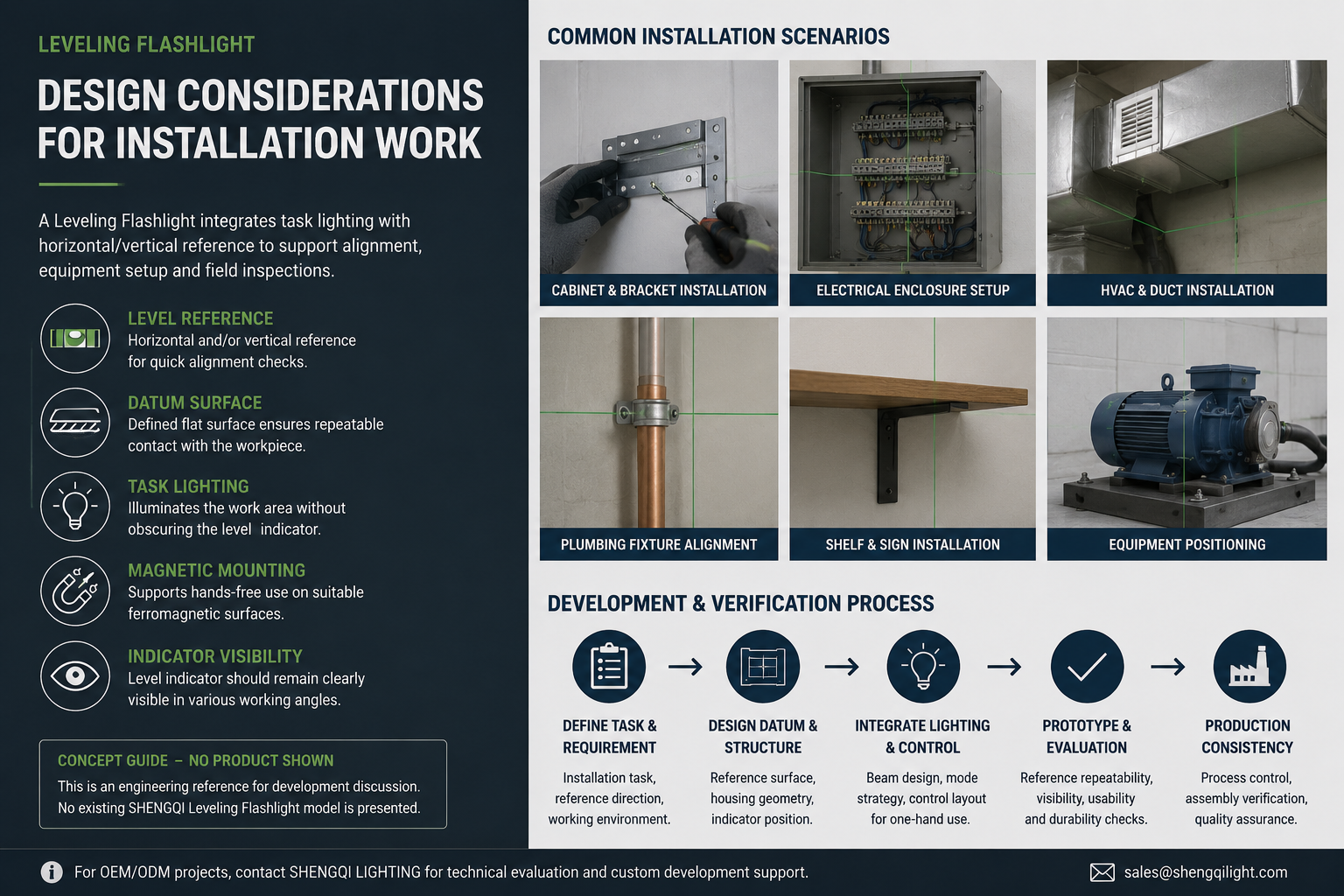

¿Qué es una linterna de nivelación?
Una linterna de nivelación es un concepto portátil de luz de tarea que combina la iluminación con una referencia incorporada para comprobar la alineación horizontal o vertical. Dependiendo del resumen del producto, la referencia podría usar conceptualmente un nivel de burbuja o vial, una referencia mecánica, un indicador electrónico de orientación u otro mecanismo específico del proyecto.
La cuestión no es añadir una característica más a una linterna. Un producto útil debería permitir al usuario colocar la herramienta contra una pieza de trabajo, iluminar la zona de instalación y comprobar la orientación sin tener que cambiar constantemente entre dispositivos separados.
Las aplicaciones pueden incluir la instalación de armarios, estanterías, posicionamiento de equipos, equipos montados en pared, mantenimiento de instalaciones, instalación de climatización, accesorios de fontanería, señales, recintos eléctricos y mantenimiento general de la propiedad. ExistentesPlataformas portátiles de iluminación para herramientaspueden proporcionar referencias útiles para la arquitectura de iluminación de tareas, pero no deben describirse como productos de nivelación existentes.
Empieza por la tarea de instalación, no por el componente de nivelación
La planificación de producto debe comenzar con preguntas prácticas: ¿Qué se está instalando? ¿Qué superficie actúa como referencia? ¿El usuario necesita horizontal, vertical o ambas? ¿La luz es portátil, colocada directamente contra el equipo o montada temporalmente? ¿El usuario trabajará en gastos generales? ¿Es útil el posicionamiento magnético? ¿Qué condiciones de iluminación se aplican?
La distinción más importante es si la característica de nivelación es una referencia rápida de instalación o un requisito formal de medición. El mecanismo debe seguir la tarea, no determinar la tarea después de que la vivienda ya haya sido diseñada.
Define qué significa realmente "nivel" para el producto
Una marca puede necesitar una referencia horizontal, una referencia vertical o ambas. Esa decisión suena sencilla, pero inmediatamente plantea otra pregunta:¿Qué superficie física en el producto representa esa referencia?
La orientación debe definirse antes de seleccionar el mecanismo. Un producto destinado a descansar sobre el borde de una estantería puede requerir una geometría de contacto diferente a la que está destinado a apoyarse contra el lateral de una carcasa eléctrica.
La superficie de referencia importa tanto como el indicador de nivel
Incluso un indicador de nivel correctamente instalado resulta menos útil si el producto no contacta la pieza de forma consistente. Una superficie curva, un sujetador sobresaliente, una base desigual, un clip externo o una carencia interrumpida pueden cambiar la posición de la herramienta frente al objeto que se está comprobando.
Los ingenieros suelen describir la cara de referencia prevista como una superficie de referencia. En términos prácticos, es la superficie física repetible la que vincula la referencia interna del producto con la pieza real.
La función de nivelación solo es útil cuando la referencia interna está vinculada a una superficie física repetible en el producto.
La geometría del cuerpo determina cómo la herramienta contacta con la pieza
Un recinto plano o rectangular puede proporcionar naturalmente caras de contacto definidas para posicionamientos horizontal o vertical. Una linterna tubular tradicional sigue siendo cómoda de agarrar y llevar, pero una función de nivelación puede requerir un soporte plano diseñado, una base, una superficie de contacto magnética u otro datum dedicado.
Eso no significa que la geometría plana sea automáticamente más precisa. La precisión y la repetibilidad siguen dependiendo de la relación entre el indicador, el datum, las tolerancias de alojamiento y el ensamblaje.
Las marcas que comparan posibles estructuras pueden revisarPlataformas portátiles de iluminación existentesPara ideas generales de terrario sin tratar esos productos como herramientas de nivelación.
La luz debería ayudar al usuario a ver la obra, no borrar la referencia
La instalación suele ser de corta distancia. Por tanto, las preguntas de iluminación útil no se limitan a la salida máxima. Los modos bajos y medios, la dispersión del haz, la distancia de trabajo, las sombras, los reflejos y el deslumbramiento pueden afectar a si el usuario puede ver tanto la pieza como el indicador de nivelación.
La viga debe soportar tanto la pieza de trabajo como la referencia de nivelación. Un punto caliente muy brillante dirigido a una placa de montaje reflectante puede hacer que el indicador sea más difícil de leer en lugar de más fácil.
El indicador de nivel debe mantenerse legible en condiciones laborales reales
Si un proyecto utiliza una burbuja o referencia de frasco, se debe tener en cuenta el contraste, la ubicación de la ventana, el ángulo de visión, la reflexión y la luz circundante. Si se selecciona un indicador electrónico de orientación, el brillo de la pantalla y el ángulo de visión pueden formar parte del encargo.
El usuario no debería tener que cubrir la referencia con la mano, girar la herramienta alejándose de la pieza o iluminar el haz directamente hacia el indicador solo para leerla. La posición de la mano, la línea de visión, la dirección de la luz y la geometría del cuerpo deben revisarse juntas.
El montaje magnético puede sujetar la herramienta, pero no define el nivel
Un imán puede ayudar a posicionarse temporalmente en una superficie ferromagnética adecuada, especialmente cuando el usuario necesita una mano libre para la instalación. Pero el trabajo del imán sigue aguantando. La geometría del datum determina la referencia.
Los compradores deben probar el material real de la superficie, la fuerza magnética de sujeción, la orientación, el deslizamiento, la vibración y la geometría del contacto. Nunca se debe asumir que la fijación magnética funciona en todos los metales o superficies de acero inoxidable.
Un clip de bolsillo puede interferir con la superficie de referencia
Un clip es útil para el transporte, pero un clip sobresaliente puede impedir que la cara de la carcasa se apoye completamente contra la pieza. Eso puede hacer que la referencia física sea inconsistente incluso cuando el componente interno de nivelación no cambia.
Los equipos de producto deberían preguntar si el clip es extraíble, empotrado, colocado fuera del área de referencia o situado en la cara opuesta. La función de transporte y la función de alineación deben diseñarse juntas en lugar de resolverse una vez terminada la carcasa.
Los controles no deben mover la herramienta durante una comprobación de alineación
Un botón difícil de pulsar, un control situado contra la cara de referencia o un interruptor que requiere una presión lateral considerable pueden mover el producto durante su uso. Incluso girar la luz para cambiar de modo puede romper el contacto con la pieza de trabajo.
Por tanto, las pruebas de prototipos deben revisar la ubicación de los botones, el flujo de trabajo de actuación, el uso con una sola mano, el movimiento accidental y si el usuario puede cambiar la iluminación sin reposicionar la superficie de referencia.
¿Es una referencia de instalación o un instrumento de medición de precisión?
Una referencia de instalación puede soportar alineación rápida, comprobaciones horizontales o verticales, asistencia en la configuración y posicionamiento en el campo. Un instrumento de medición de precisión puede requerir precisión documentada, calibración, trazabilidad, métodos de prueba definidos y verificación repetida bajo condiciones controladas.
Para este concepto de producto, el rol predeterminado es la asistencia a la instalación, a menos que el proyecto defina y verifique explícitamente un requisito de medición más exigente. Una referencia compacta de nivelación puede soportar trabajos de instalación, pero no reemplaza automáticamente a un nivel de buraña profesional calibrado ni a un instrumento de medición específico de un proyecto.
Los compradores deben definir la tolerancia aceptable, el datum, el método de verificación cero, la verificación del montaje, los requisitos de recalibración y las comprobaciones posteriores al impacto según el proyecto real.
La potencia y la durabilidad mecánica deben soportar el mismo flujo de trabajo
Si el producto incluye solo un LED y una referencia pasiva, su arquitectura de alimentación puede ser relativamente sencilla. Un indicador electrónico, una referencia iluminada o una pantalla podrían añadir cargas eléctricas adicionales. Por tanto, las baterías integradas o reemplazables, la carga y la duración de funcionamiento requerida deben seguir el briefing final del producto.
La durabilidad genera un segundo problema: un producto puede sobrevivir a un impacto eléctrico mientras su referencia de nivelación cambia mecánicamente. El LED puede seguir encendiéndose aunque un frasco, soporte, sensor o relación de referencia haya cambiado.
La verificación posterior al impacto importa cuando la función de nivelación forma parte de la afirmación del producto.
Los requisitos medioambientales son específicos de cada proyecto
Para la configuración final, se deben definir requisitos de uso interior o exterior, polvo, lluvia, temperatura e impacto. Los objetivos ambientales deben especificarse y probarse en lugar de copiarse de un modelo de linterna no relacionado.
Matriz de especificaciones de productos de linternas de nivelación
| Área de diseño | Pregunta del comprador | Decisión de ingeniería | Verificación de prototipos | Riesgo principal |
|---|---|---|---|---|
| Función de nivelación | ¿Rol de referencia o de precisión? | El mecanismo sigue al caso de uso | Revisión basada en tareas | La característica supera la evidencia |
| Referencia horizontal / vertical | ¿Qué orientaciones son obligatorias? | Configuración de referencia | Comprobaciones de orientación | Dirección de referencia incorrecta |
| Superficie de referencia | ¿Qué contacta con la pieza de trabajo? | Cara de referencia repetible | Comprobación de contacto superficial | Contacto inconsistente |
| Geometría de la carrocería | ¿Cómo se asienta el cuerpo sobre la obra? | Concepto plano, base o soporte | Prueba de nivel | Referencia de traslados de vivienda |
| Rayo de Iluminación | ¿Puede el usuario ver el trabajo y referenciar? | Estrategia de viga y modos | Prueba de iluminación a corta distancia | Reflejos o sombras |
| Visibilidad del indicador | ¿La referencia es legible? | Diseño de ventanas y líneas de visión | Revisión del puesto de trabajo | Indicador bloqueado |
| Posición de control | ¿Puede cambiar la luz sin moverse? | Ubicación del interruptor y lógica | Prueba de control sin movimiento | Referencia perturbada |
| Estructura magnética / de transporte | ¿El montaje afecta al datum? | Integración de imán y clip | Pruebas de contención y contacto | Referencia de cambios de característica de carry |
| Batería y durabilidad | ¿Sobrevive la arquitectura al uso real? | Energía y diseño estructural | Flujo de trabajo y comprobación posterior al impacto | Desplazamientos de referencia tras el impacto |
| Requisito medioambiental | ¿Dónde se utilizará? | Objetivos de protección definidos por el proyecto | Pruebas aplicables | La especificación no coincide con el entorno |
Diez pruebas que los compradores deberían realizar en un prototipo de linterna de nivelación
Estas comprobaciones pueden alinearse con los disponiblesCapacidades de verificación de productos, pero deben definirse métodos exactos y criterios de aceptación para el proyecto.
Confirma el contacto repetible entre el datum previsto y las piezas representativas.
Repite la comprobación horizontal prevista sin inventar una tolerancia universal.
Verificar el comportamiento de referencia vertical repetible cuando lo requiera el informe.
Revisa el indicador desde posiciones de trabajo realistas y ángulos de visión.
Comprueba si la iluminación de la tarea crea reflejos, sombras o visibilidad bloqueada.
Evalúa la geometría de sujeción, deslizamiento y contacto en superficies representativas.
Opera los controles de iluminación mientras monitorizas si la herramienta se desplaza en la pieza.
Evalúa el comportamiento de carga o sustitución según la arquitectura final.
Revisa la referencia tras la evaluación de durabilidad aplicable del proyecto.
Compara el contacto de datos, la posición del indicador y la usabilidad entre versiones representativas.
Los criterios de aceptación son específicos de cada proyecto.
Diez preguntas antes de desarrollar una linterna de nivelación
- ¿Qué tarea de instalación está destinado a soportar el producto?
- ¿Necesita el usuario una referencia horizontal, vertical o ambas?
- ¿Qué superficie física actúa como datum?
- ¿La función de nivelación es una referencia rápida o un requisito de medición de precisión?
- ¿Cómo debería el haz iluminar la obra sin oscurecer el indicador?
- ¿Necesita el producto posicionamiento magnético?
- ¿Un clip u otra función de transporte interfiere con la superficie del datum?
- ¿Pueden los usuarios manejar la luz sin alejarla de la pieza de trabajo?
- ¿Cómo se comprobará la referencia de nivelación después de las pruebas de montaje y durabilidad?
- ¿Cómo se comparará el prototipo aprobado con la producción en masa?
La consistencia de fabricación forma parte del sistema de referencia
La referencia final puede verse afectada por el mecanizado, moldeado, soportes, adhesivo, colocación del frasco, colocación del sensor, imanes, clips, pila de tolerancias y ensamblaje. Un prototipo que funciona bien no demuestra automáticamente que todas las unidades posteriores reproduzcan la misma geometría.
Un proyecto debe conectarRequisito → Dibujo → Datum → Verificación → Prototipo → Revisión de Producción.
el malato de NR se convierte en una solución poderosaFabricación de muestra a producciónImporta: No porque la capacidad de fabricación en sí misma demuestre el rendimiento de nivelación, sino porque la geometría de referencia aprobada debe llevarse a la producción de forma consistente.
Cómo debe abordar un proyecto OEM/ODM una linterna de nivelación
Un producto personalizado puede requerir Diseño Industrial, Ingeniería Óptica, Diseño Electrónico, Ingeniería Mecánica, diseño de superficie de referencia, integración de mecanismos de nivelación, arquitectura de batería, verificación de prototipos, fabricación, Control de Calidad y Diseño de Envases.
El método de nivelación, las superficies de referencia y el flujo de trabajo de iluminación deben definirse antes de congelar la geometría de la carcasa. Esto es especialmente importante si el producto también utiliza posicionamiento magnético, un clip de bolsillo, múltiples modos de luz o una referencia electrónica.
SHENGQI LIGHTING puede apoyar el lado de iluminación portátil y desarrollo de productos a través de suDesarrollo de linternas personalizadascapacidades. No se afirma en este artículo ningún modelo existente de linterna niveladora SHENGQI, especificación de precisión o resultado de calibración.
Preguntas frecuentes sobre nivelar linternas
1. ¿Qué es una linterna de nivelación?
Una linterna niveladora es un concepto portátil de luz de tarea que combina la iluminación con una referencia incorporada para comprobar la alineación horizontal o vertical. La referencia podría usar una burbuja o vial, una característica mecánica, un indicador electrónico u otro mecanismo específico del proyecto. El tema importante del diseño no es simplemente tener ambas funciones en una sola carcasa. La referencia de nivelación, la superficie de contacto, el haz de iluminación y los controles deben trabajar juntos durante la tarea de instalación.
2. ¿Para qué se usa una linterna de nivelación?
El concepto puede permitir una alineación rápida durante la instalación de armarios, estanterías, equipos, climatización, instalación de fontanería, señalización o instalación de cajas eléctricas. También puede ayudar en tareas de mantenimiento de instalaciones y tareas generales de trabajo en la propiedad cuando el usuario necesite luz y una referencia básica de orientación en el mismo lugar. El uso exacto depende del informe del producto. No debe describirse automáticamente como un instrumento de topografía o una herramienta de medición de construcción de precisión.
3. ¿Una linterna de nivelación sustituye a un nivel profesional de destitución?
No automáticamente. Sin una precisión documentada, calibración, trazabilidad y un método de prueba definido, un nivel compacto incorporado debe tratarse como referencia de instalación o ayuda a la alineación. Un instrumento de medición de nivel profesional o específico de un proyecto puede seguir siendo necesario cuando la instalación tiene tolerancias formales de medición. Los compradores deben definir el rendimiento requerido antes de decidir si la referencia integrada está destinada a posicionamientos rápidos o a trabajos de medición más exigentes.
4. ¿Por qué una linterna de nivelación necesita una superficie de referencia definida?
El indicador interno solo resulta útil cuando está conectado a una superficie física repetible en el producto. Si la carcasa toca la pieza de forma diferente de un uso a otro, la referencia puede volverse inconsistente incluso cuando el propio indicador no ha cambiado. Clips y tornillos, superficies curvas, imanes y tolerancias de carcasa pueden afectar al contacto. Por tanto, la superficie de referencia debe ser diseñada y verificada como parte del sistema de nivelación.
5. ¿Puede el montaje magnético mejorar la precisión del nivelado?
Un imán puede ayudar a sujetar la herramienta contra una superficie ferromagnética adecuada, pero no define la referencia de nivelación. El imán sostiene la herramienta; La geometría del datum determina la referencia. Los compradores aún deben verificar el material de la superficie, el deslizamiento, la orientación, la vibración, la fuerza de sujeción y la geometría de contacto. La fijación magnética puede mejorar la comodidad en algunas instalaciones, pero no debe usarse por sí sola como prueba de precisión.
6. ¿Qué deberían probar los compradores B2B en un prototipo de linterna niveladora?
Los compradores deben probar la superficie de referencia, la repetibilidad horizontal y vertical, la legibilidad del indicador, la interacción del haz, el funcionamiento del control y el posicionamiento magnético cuando corresponda. El flujo de trabajo de la batería y las comprobaciones de referencia posteriores al impacto también pueden ser importantes dependiendo del informe del producto. Las muestras representativas de producción deben compararse con el prototipo aprobado. Las tolerancias exactas, las cantidades de muestras, los recuentos cíclicos y los criterios de aceptación deben definirse para cada proyecto individual, en lugar de asumirse.
7. ¿Se puede personalizar una linterna de nivelación para proyectos OEM/ODM?
Sí. Un proyecto personalizado puede definir la arquitectura de iluminación, la referencia horizontal o vertical, las superficies de referencia, la geometría del cuerpo, la posición del indicador, las características magnéticas o de clip, los controles, la batería y los requisitos ambientales como un único sistema de producto. El diseño industrial y el desarrollo mecánico deberían comenzar con el flujo de trabajo de instalación en lugar de añadir la función de nivelación una vez terminada la cubierta. El mecanismo final y los objetivos de rendimiento siguen requiriendo verificación de prototipos específicos de cada proyecto y control de producción.
Diseña la referencia y la luz como una sola herramienta de instalación
Una linterna de nivelación útil debe conectar la tarea de instalación, la referencia horizontal o vertical, la superficie de referencia, el haz de luz, el indicador, los controles y la geometría del cuerpo antes de que las decisiones de producción se congelen. Un nivel incorporado solo cobra sentido cuando el producto puede contactar con la pieza de forma consistente y la referencia permanece legible y repetible tras el montaje y el manejo en el mundo real.
Definir el Datum, el Flujo de Trabajo de Iluminación y la Verificación antes de la Producción
Las marcas de herramientas, las empresas de ferretería, las empresas de equipos de instalación y los compradores de marca propia pueden desarrollar briefs de producto sobre iluminación de tareas, superficies de referencia, posicionamiento magnético, disposición de control, durabilidad y consistencia en la producción.
