La Guía Definitiva para el Ensamblaje de Linternas Tácticas: Fabricación en Sala Limpia y Sellado IP68
[ Análisis Operativo: La Prueba Definitiva de la Fabricación ]
Hola. Soy el Director Senior de Fabricación y Ensamblaje en Sala Limpia de SHENGQI LIGHTING. En la industria de la iluminación, los componentes crudos significan muy poco. Puede adquirir el chasis de aluminio aeroespacial 6061-T6 más avanzado y obtener el LED LUMINUS de la más alta clasificación disponible. Sin embargo, si el ensamblaje final se ejecuta mal en un entorno contaminado, ese hardware premium se degrada instantáneamente a basura industrial.
Cuando las marcas tácticas globales y los contratistas de defensa evalúan a unFabricante OEM de Linternas Tácticas, no solo miran las máquinas CNC. Auditan implacablemente los protocolos de ensamblaje final. Una mota microscópica de polvo en un reflector arruinará el perfil del haz. Una desalineación fraccional de un sello invitará a una entrada de agua catastrófica bajo presión hidrostática.
Esta guía definitiva deconstruye nuestro flujo de trabajo de producción exacto. Desde la base térmica inicial hasta el diagnóstico final de presión negativa, diseccionaremos la física estricta que rige elProceso de Ensamblaje de Linterna Táctica y Sellado IP68.
I.Pre-Ensamblaje y Fundamentos Térmicos
El proceso de ensamblaje se inicia mucho antes de que se selle el cabezal óptico. Comienza con el establecimiento de las vías térmicas y eléctricas primarias requeridas para la operación de alto lumen y alto amperaje.
Preparación Termodinámica
Primero, las máquinas automatizadas de montaje superficial (SMT) sueldan el dado LED desnudo sobre una PCB de núcleo metálico (sustrato DTP de aluminio o cobre). Para montar este módulo en el chasis de aluminio de la linterna, los ingenieros deben erradicar los espacios de aire microscópicos. Los dispensadores automatizados aplican un volumen calculado con precisión degrasa de silicona de alta conductividad térmica(o almohadillas térmicas avanzadas) directamente en la parte posterior de la MCPCB. Esto garantiza un puente térmico de resistencia cero, permitiendo que el calor se evacúe instantáneamente del semiconductor hacia las aletas de enfriamiento de la linterna.
Enrutamiento de Cables Eléctricos
Una salida de 2000 lúmenes exige una corriente eléctrica masiva. Los cables estándar recubiertos de PVC podrían derretirse bajo estas cargas térmicas extremas. Durante el pre-ensamblaje, los técnicos sueldan cables de calibre grueso,aislados con silicona de alta temperaturaa los terminales de salida de la placa del controlador. Este aislamiento especializado sobrevive fácilmente a temperaturas internas superiores a 150°C, asegurando una seguridad eléctrica absoluta durante compromisos tácticos prolongados.
II.El Corazón Óptico: Alineación en Sala Limpia
El módulo óptico es la sección más vulnerable del instrumento. ComoFábrica Profesional de Linternas LEDcertificada, nuestros protocolos dictan que la integración óptica debe ocurrir exclusivamente dentro de salas limpias con presión positiva y filtros HEPA.
- [ ALINEACIÓN POR VISIÓN ARTIFICIAL ]Las manos humanas no pueden garantizar la perfección geométrica. Una vez que el sustrato LED está colocado, utilizamos sistemas automatizados devisión artificial. Cámaras de alta resolución mapean el centro exacto del dado LED. Los brazos robóticos luego bajan el reflector parabólico o la lente TIR para que su eje focal interseque perfectamente el centro del semiconductor. Una desviación de solo 0.1 mm podría crear un "agujero negro" devastador o un artefacto asimétrico en el perfil final del haz.
- [ PROTECCIÓN ÓPTICA ]Después de la alineación, los técnicos colocan el vidrio protector frontal. Utilizamos vidrio mineral templado tratado con unrecubrimiento antirreflectante (AR)para maximizar la transmisión de luz. Inmediatamente encima del vidrio, se asienta una junta tórica de fluorocautchú de alta elasticidad en la ranura mecanizada por CNC para establecer la barrera hidrostática primaria.
- [ COMPRESIÓN DE PAR CONSTANTE ]Sellar el bisel es una ciencia exacta. Si se aprieta de manera desigual, el vidrio podría fracturarse bajo expansión térmica; si está demasiado flojo, la junta tórica tendrá fugas bajo presión. Empleamos plantillas neumáticas especializadas que aplican unpar constanteestricto. Esto garantiza una presión descendente uniforme en toda la circunferencia de 360 grados de la junta tórica, asegurando estabilidad estructural absoluta y consistencia de impermeabilidad.
III.Integración Eléctrica y Sellado IP68
Con el cabezal óptico asegurado, la electrónica interna debe estar unida permanentemente al chasis. Comoproveedor de linternas tácticas de alta resistenciade primer nivel, nuestros métodos de ensamblaje final se centran en gran medida en la resistencia a la vibración y el aislamiento atmosférico.
La Transición a la Soldadura Láser
Históricamente, los técnicos usaban soldadores para conectar los cables de la placa del controlador al sustrato LED. Este proceso somete al delicado semiconductor a un choque térmico prolongado y dañino. Nuestras líneas de ensamblaje avanzadas han hecho la transición a laSoldadura Láser. Un pulso láser enfocado funde el cable en la almohadilla de contacto en meros milisegundos. Esto minimiza la Zona Afectada por el Calor (HAZ) y crea una unión metalúrgica irrompible que sobrevive fácilmente al retroceso violento de armas y caídas cinéticas.
Lubricación de Roscas Hidrofóbica
Antes de que se coloque la tapa trasera, las roscas trapezoidales mecanizadas por CNC se recubren con una grasa dieléctrica impermeable especializada y pesada. Esta capa hidrofóbica no solo facilita una rotación mecánica suave y sin fricción, sino que actúa como una barrera de fluido dinámica, repeliendo físicamente las moléculas de agua para que no migren más allá de las juntas tóricas traseras secundarias.

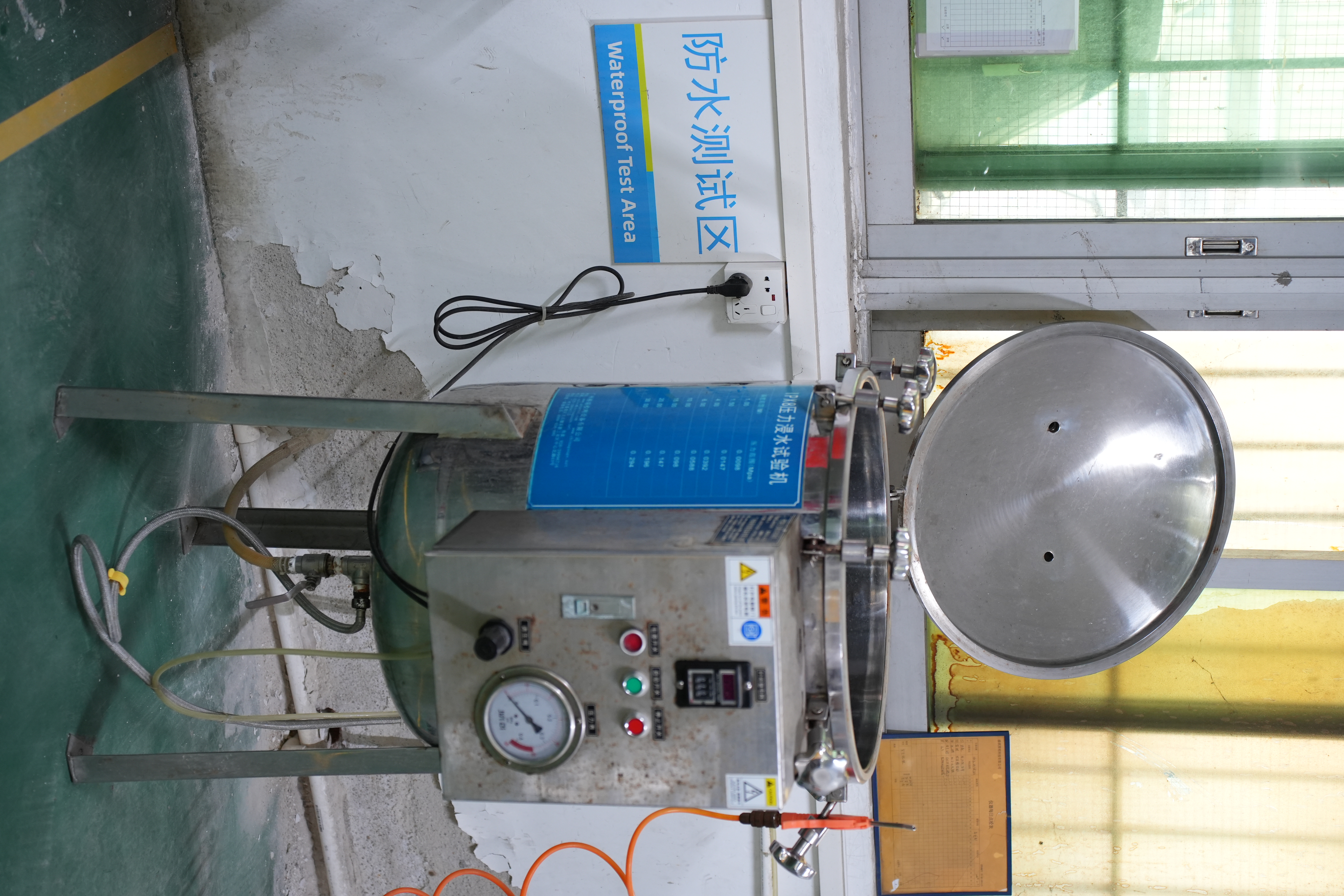

Prueba de Fugas por Presión Negativa
Las afirmaciones de impermeabilidad deben probarse empíricamente antes de que el producto se empaque. No sumergimos arbitrariamente linternas terminadas en tanques de agua, ya que una falla destruiría la electrónica interna. En su lugar, utilizamos tecnología de vanguardiaPrueba de Fugas por Presión Negativa.
La carcasa completamente ensamblada (sin la batería) se coloca dentro de una cámara de diagnóstico hermética. La máquina extrae rápidamente el aire ambiente, creando un vacío severo. Si existe algún defecto microscópico en los sellos de junta tórica o en el asiento del vidrio AR, el aire atrapado dentro del cuerpo de la linterna se expandirá y escapará hacia la cámara. Sensores barométricos de alta precisión detectan esta anomalía de presión microscópica en milisegundos. Esta metodología de prueba en seco garantiza una verdaderaclasificación de inmersión IP68(2 metros bajo el agua) con absoluta certeza.
IV.La Prueba Final: Pruebas y Quemado
Un chasis sellado es solo la mitad de la ecuación. Como la definitivaFábrica China de Linternas Tácticas, nuestros protocolos finales de control de calidad aseguran que la ingeniería óptica y térmica teórica se traduzca exitosamente en realidad física.
Metrología: La Esfera Integradora
Muestras de la línea de ensamblaje se activan dentro de unaEsfera Integradoraaltamente calibrada. Recubierta con sulfato de bario ultramate ($BaSO_4$), este instrumento captura todos los fotones dispersos para medir objetivamente el flujo luminoso total (lúmenes). Espectrómetros acoplados verifican la temperatura de color correlacionada (CCT) y miden la intensidad máxima del haz, asegurando que la salida óptica coincida con los parámetros específicos ANSI FL1 solicitados por el cliente.
La Prueba de Quemado
Los componentes electrónicos siguen una "curva de bañera" de fallas, lo que significa que los defectos de fabricación se presentan casi inmediatamente bajo uso de alto estrés. Para eliminar estas fallas tempranas, las linternas se someten a una extensaPrueba de Quemado. Las unidades se montan en bastidores especializados y funcionan continuamente a máxima salida Turbo. Esto somete los MOSFET internos, sustratos LED y pasta térmica a saturación térmica máxima, garantizando que las vías térmicas funcionen perfectamente y que el dispositivo no falle durante el despliegue en campo.
V.Preguntas Frecuentes de Expertos: Ensamblaje y Control de Calidad
P1: ¿Por qué las linternas baratas y de marcas genéricas muestran frecuentemente puntos oscuros o un "agujero de dona" en el centro del haz?
Esto es un resultado directo de un ensamblaje manual deficiente. Si una fábrica depende de manos humanas en lugar de la alineación por visión artificial para colocar el reflector sobre el LED, el semiconductor no descansará en el punto focal geométrico exacto de la parábola. Esta desalineación fraccional distorsiona severamente los rayos de luz, creando vacíos oscuros masivos y artefactos asimétricos en el perfil del haz.
P2: ¿Por qué es tan crítica la aplicación de "torque constante" para la impermeabilidad IP68?
El sellado hidrostático requiere compresión elastomérica uniforme. Si un trabajador aprieta manualmente el bisel de una linterna, la presión aplicada a la junta tórica de fluorocarbono será desigual. Cuando se somete a la presión de 2 metros de agua, la acción capilar forzará el fluido a través de la sección menos comprimida de la junta tórica. Las plantillas automatizadas de torque constante garantizan una compresión uniforme de 360 grados, eliminando esta vulnerabilidad.
P3: ¿Cómo asegura SHENGQI la consistencia del ensamblaje al procesar un pedido masivo de 50,000 linternas tácticas?
La consistencia a escala requiere automatización agresiva y protocolos estrictos de gestión de calidad ISO9001. Eliminamos las variables humanas desplegando dispensadores automáticos de pasta térmica, estaciones de soldadura láser y máquinas de prueba de fugas por presión negativa neumática en nuestras 11 líneas de ensamblaje libres de polvo. Cada unidad se somete a metrología automatizada, asegurando que la unidad #50,000 funcione idénticamente a la unidad #1.
Valide el Ensamblaje de su Cadena de Suministro
No arriesgue la reputación de su marca con ensambladores genéricos que operan en entornos contaminados. La iluminación de precisión exige un enfoque intransigente en la integración estructural, la soldadura láser y la verificación hidrostática.
[ Auditoría de Instalaciones e Inicio de Abastecimiento ]
SHENGQI LIGHTINGinvita formalmente a directores globales de adquisiciones, contratistas de defensa y distribuidores de equipo táctico a evaluar nuestra infraestructura de fabricación de 130,000 pies cuadrados. Contacte a nuestra división comercial para solicitar una auditoría integral de instalaciones, obtener muestras de evaluación y discutir sus requisitos personalizados de ensamblaje OEM.
