Guía de Baterías para Linternas y Controladores de Corriente Constante
Respuesta directa:Las baterías de linterna y los controladores de corriente constante deben diseñarse como un sistema eléctrico y térmico único. La celda suministra un voltaje variable y tiene límites de capacidad, corriente, temperatura y protección. El controlador convierte esa entrada en corriente LED controlada y puede agregar modos, comportamiento de bajo voltaje y regulación térmica. La salida y el tiempo de funcionamiento no pueden predecirse de manera confiable solo con la capacidad de la batería o la clasificación del LED; la linterna completa debe medirse con la celda especificada y el modo de operación.
Para los compradores OEM, la tarea práctica es definir la configuración de batería aprobada, los límites de operación y el comportamiento del usuario, y luego verificar el controlador en todo el rango de entrada. Una cifra inicial alta de lúmenes no es suficiente. La evidencia de ingeniería debe mostrar cómo cambia la salida a medida que la batería se descarga, cómo el calor afecta la regulación, qué eventos de protección ocurren y qué componentes o revisiones de firmware se utilizaron.
01.La Selección de la Batería Comienza con la Carga
Una batería no es solo un contenedor de miliamperios-hora. Tiene un rango de voltaje, resistencia interna, capacidad de corriente, comportamiento de temperatura, perfil de vida útil y requisitos de protección. Cuando el controlador LED consume corriente, el voltaje de la celda cae según el estado de carga, la carga y la resistencia interna. Una celda que funciona adecuadamente a baja salida puede hundirse o calentarse en un modo más alto, causando una reducción temprana o un corte por protección.
Los formatos recargables de iones de litio son comunes en luces portátiles de mayor salida porque ofrecen una densidad de energía y capacidad de corriente útiles. Las celdas alcalinas primarias o de litio pueden ser adecuadas para almacenamiento prolongado, reemplazo en campo o diseños de menor potencia. Las celdas de hidruro metálico de níquel siguen siendo relevantes en algunos productos con baterías reemplazables. La química y el formato correctos dependen del objetivo de salida, el período de almacenamiento, el enfoque de carga, la temperatura de operación, la logística y las expectativas del usuario.
Las dimensiones de la celda, como 18650 o 21700, identifican el formato físico aproximado, no la calidad o el rendimiento garantizados. Las celdas con el mismo tamaño y capacidad impresa pueden diferir sustancialmente en capacidad de corriente, protección, autenticidad y consistencia. La lista de celdas aprobadas debe nombrar el fabricante y el número de pieza, o definir alternativas controladas y validadas.
La compatibilidad mecánica es parte del rendimiento eléctrico
Una celda puede ser eléctricamente adecuada pero mecánicamente incompatible. Las celdas protegidas pueden ser más largas que las versiones sin protección; los terminales de botón y de parte superior plana cambian la geometría de contacto; el daño en el envoltorio puede crear riesgo de aislamiento; y una celda suelta puede interrumpir la energía bajo impacto. Los resortes, las placas de contacto y los tubos de batería deben acomodar el rango de tolerancia aprobado sin aplastar la celda ni permitir movimiento excesivo.
La resistencia de contacto también convierte la energía eléctrica en calor local y pérdida de voltaje. El acabado de la superficie, la fuerza del resorte, la contaminación y el reemplazo repetido de la batería pueden cambiar esa resistencia. La validación debe incluir la ruta de corriente completa, desde los terminales de la celda a través de los contactos, el cableado y la entrada del controlador, no solo la celda y la PCB en una fuente de banco.
02.Qué Hace un Controlador de Corriente Constante para LED
Un LED responde fuertemente a la corriente y la temperatura. Conectar un LED de alta potencia directamente a una batería no proporciona un control estable o seguro. Un controlador de corriente constante regula la corriente a través del LED para que el punto de operación previsto pueda mantenerse dentro del voltaje de entrada disponible, los límites de los componentes y las condiciones térmicas.
La topología del controlador depende de la relación entre el voltaje de la batería y el voltaje directo del LED. Unaetapa reductorareduce un voltaje de entrada más alto; unaetapa elevadoraaumenta una entrada más baja; y unaarquitectura reductora-elevadorapuede regular cuando la entrada cruza por encima y por debajo del nivel de salida requerido. La regulación lineal puede ser más simple en rangos de voltaje adecuados, pero disipa el voltaje no utilizado como calor. Ninguna topología es automáticamente la mejor: la decisión involucra eficiencia, tamaño, costo, comportamiento electromagnético, rango de control y estrés de los componentes.
Los modos pueden crearse cambiando la corriente regulada, usando control de ancho de pulso o combinando métodos. El firmware puede gestionar el orden de los modos, la memoria, el bloqueo, la advertencia de bajo voltaje y la respuesta térmica. Estas características deben verificarse como parte del controlador, no tratarse como etiquetas independientes. Un cambio de firmware puede afectar la corriente, el tiempo de funcionamiento, el momento de reducción y la interfaz de usuario incluso si la carcasa y el LED permanecen sin cambios.
03.Cómo Interactúan la Batería y el Controlador
| Variable del sistema | Qué cambia | Posible respuesta de la linterna | Evidencia a revisar |
|---|---|---|---|
| Estado de carga de la batería | El voltaje y la energía disponibles disminuyen | Cambio de regulación, advertencia o corte | Curvas de salida y corriente de entrada durante la descarga |
| Modo LED más alto | La corriente de entrada y el calor aumentan | Menor tiempo de funcionamiento, caída de voltaje o reducción térmica | Corriente, temperatura y salida versus tiempo |
| Batería fría | La resistencia interna puede aumentar | Capacidad máxima reducida o corte más temprano | Rendimiento ambiental con celda aprobada |
| Sustitución de celda | La capacidad, la protección y el límite de corriente pueden diferir | Salida, tiempo de funcionamiento o margen de seguridad cambiados | Matriz de celdas aprobadas y evaluación de cambios |
| Límite térmico | Se alcanza el umbral del sensor o del firmware | La corriente se reduce hasta que la temperatura se recupera | Lógica de control térmico y salida estabilizada |
Esta interacción explica por qué un producto puede ser compatible con varias celdas pero entregar su rendimiento nominal solo con una configuración aprobada. Categorías de productos como lasgama de linternasylinternas tácticasdeben llevar a los compradores a datos específicos de batería y controlador del modelo, no a una suposición eléctrica general de la categoría.
04.Tiempo de Funcionamiento, Eficiencia y Regulación Térmica
Un cálculo simple de vatios-hora puede estimar la energía disponible, pero no puede predecir por sí solo el tiempo de funcionamiento final. La eficiencia del controlador cambia con el voltaje de entrada y la carga; la eficiencia eléctrica y óptica del LED cambia con la corriente y la temperatura; los componentes electrónicos auxiliares consumen energía; y la protección de bajo voltaje deja algo de energía sin usar. La capacidad de la batería también se mide en condiciones específicas que pueden diferir de la carga de la linterna.
Por lo tanto, el tiempo de funcionamiento debe evaluarse con el producto completo, la batería aprobada, el modo definido y las condiciones ambientales controladas. La curva completa de salida versus tiempo es más informativa que un solo punto final porque muestra el comportamiento inicial, la regulación, la reducción térmica y la respuesta al final de la descarga. Para una luz de trabajo o un producto de emergencia, la salida mínima útil en un momento particular puede importar más que el pico del primer minuto.

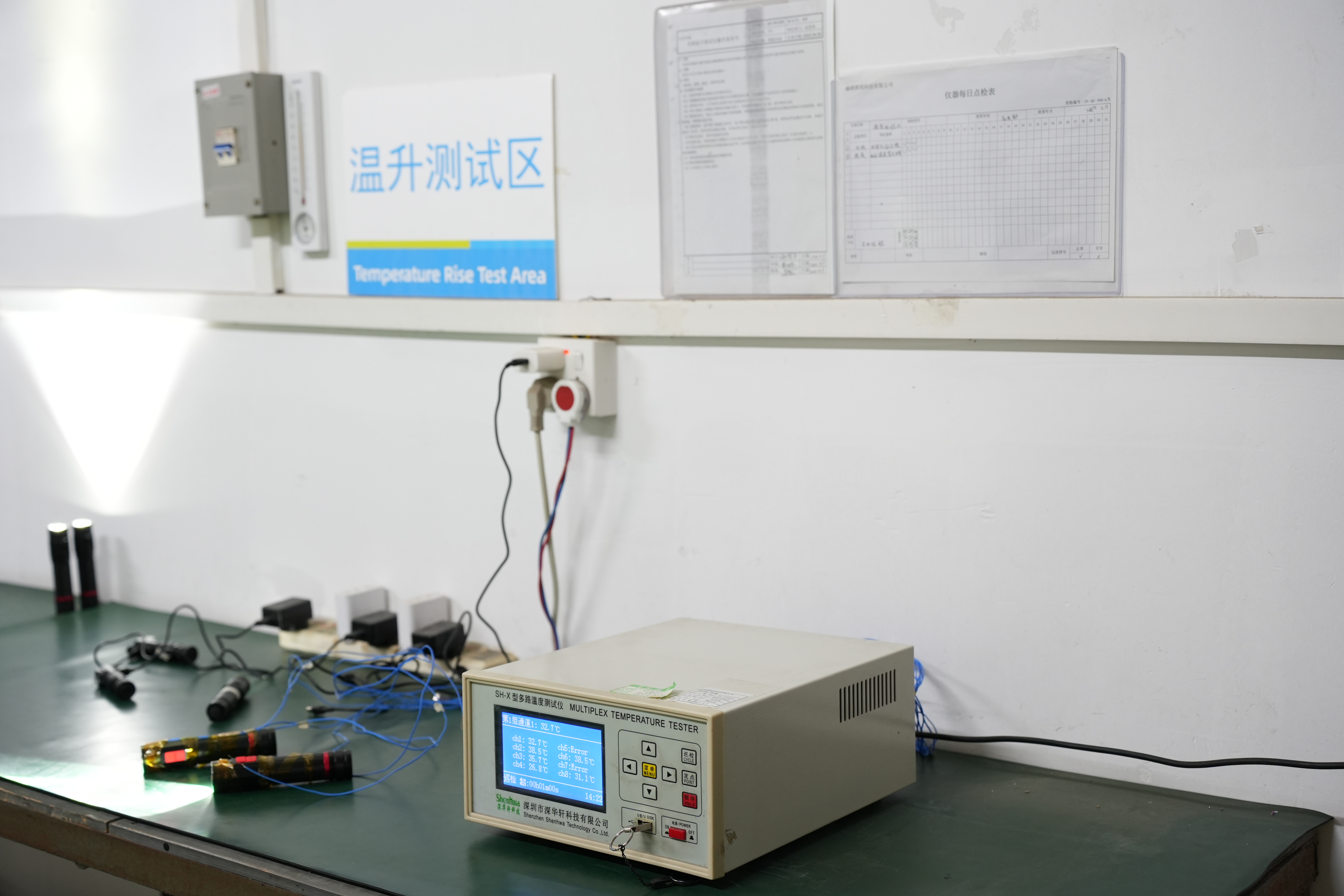

La regulación térmica no es automáticamente un defecto. Reducir la corriente puede proteger el LED, el controlador, la batería y las superficies cuando el calor no se puede disipar lo suficientemente rápido. La cuestión de ingeniería es si el control es predecible y apropiado para el uso previsto. Solicite las ubicaciones de temperatura, las condiciones ambientales, la orientación de la muestra, las suposiciones de flujo de aire y la salida estabilizada. SHENGQI LIGHTINGprobando contextopuede respaldar una discusión de proyecto, mientras que el método y el resultado exactos aún necesitan confirmación a nivel de modelo.
05.Preguntas sobre protección y carga para compradores OEM
La protección puede existir en la celda, el paquete de baterías, el controlador, el circuito de carga o una combinación. Las funciones relevantes pueden incluir sobrecarga, sobredescarga, sobrecorriente, cortocircuito y control de temperatura. La arquitectura correcta depende de si la batería es fija, extraíble, suministrada por el usuario o vendida como un paquete emparejado. Los umbrales de protección y el comportamiento de recuperación deben coordinarse para que un subsistema no cree un modo de falla inesperado en otro.
Un conector USB no define por sí mismo el protocolo de carga, la potencia de entrada o el algoritmo de carga. Confirme el tipo de conector, las entradas admitidas, la corriente de carga, el comportamiento de terminación, el monitoreo de temperatura, la lógica del indicador y el funcionamiento durante la carga. Si el producto puede funcionar durante la carga, pruebe el calor adicional y el comportamiento de la ruta de alimentación. Las condiciones del cable y adaptador aprobados deben indicarse sin implicar una compatibilidad que no haya sido verificada.
- Fabricante de batería aprobado, número de pieza, química, configuración y estado de protección.
- Esquema del controlador o especificación funcional controlada, revisión de PCB y versión de firmware.
- Corriente del LED, corriente de entrada, eficiencia y salida en el rango de voltaje de batería especificado.
- Curvas de tiempo de funcionamiento, comportamiento térmico, advertencia de bajo voltaje y verificación de corte.
- Perfil de carga, pruebas de protección, control de cambios de componentes y requisitos de mercado aplicables.
Estos elementos pertenecen al acuerdo técnico para un programa personalizado. Elpágina de servicio de proceso OEM y ODMes el siguiente paso correcto para la configuración y evidencia específicas del proyecto.
